Telecomandos Multipuntos

Cualquier especificación puede hacerla en Comentario o Mensaje



Descripción

Los equipos de Telecomando Multipunto de CTM cubren la mayor cantidad de aplicaciones donde se necesiten transmitir “eventos” inalámbricos a grandes distancias. Estos eventos pueden ser cualquier tipo de señal ON-OFF como señales de alarma, niveles de tanque de agua, señales de sensores, presión de pulsadores, contactos de relés, etc. Estos eventos se utilizan normalmente para accionar bombas de agua, motores, indicadores luminosos, sirenas, etc.

Las distancias a cubrir pueden llegar a más de 30Km según potencias, antenas y condiciones geográficas.

La amplia gama de productos de Telecomandos nos permite armar sistemas de diferentes topologías:

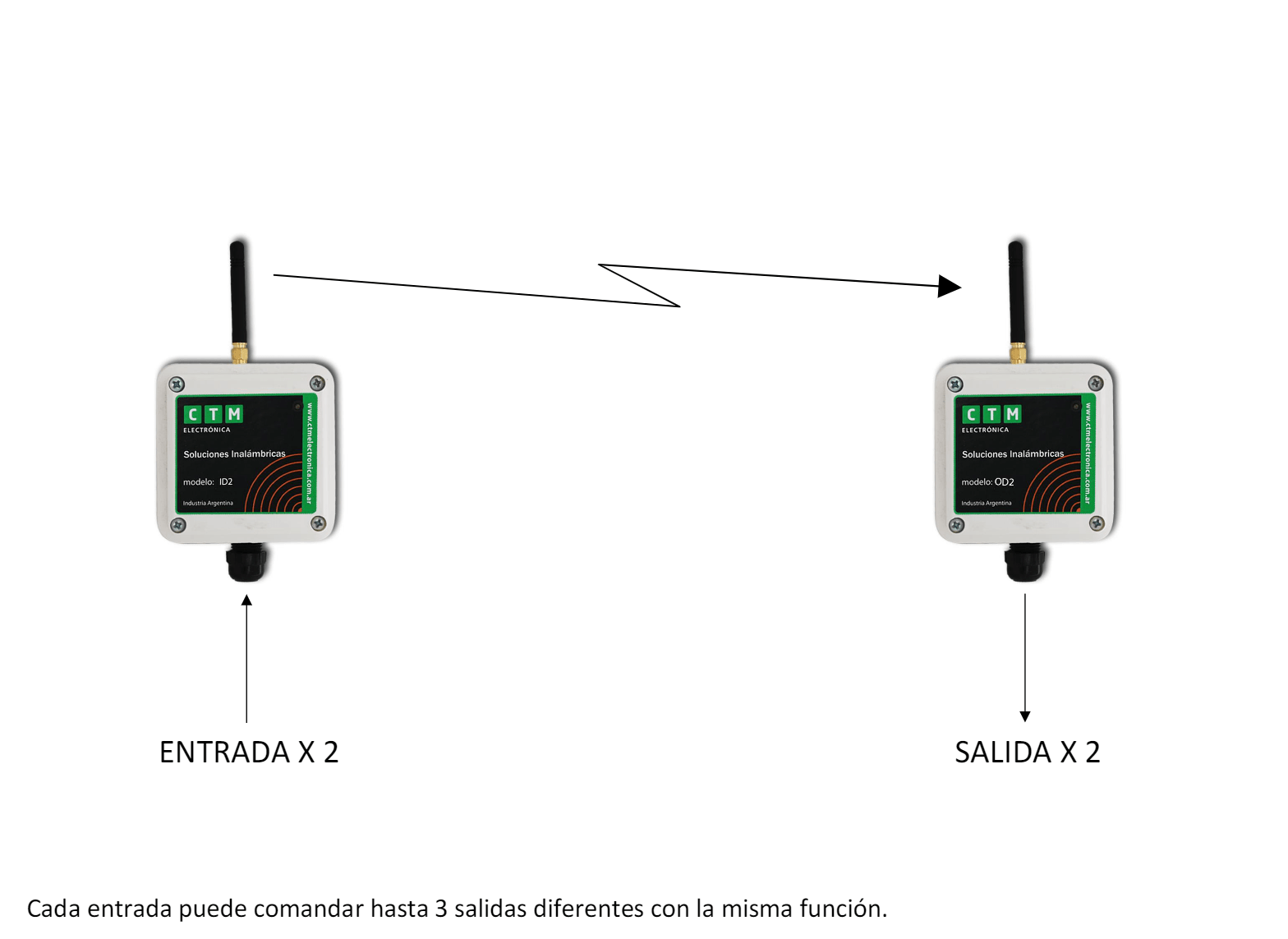

  1. Punto a Punto
  2. Punto a Multipunto

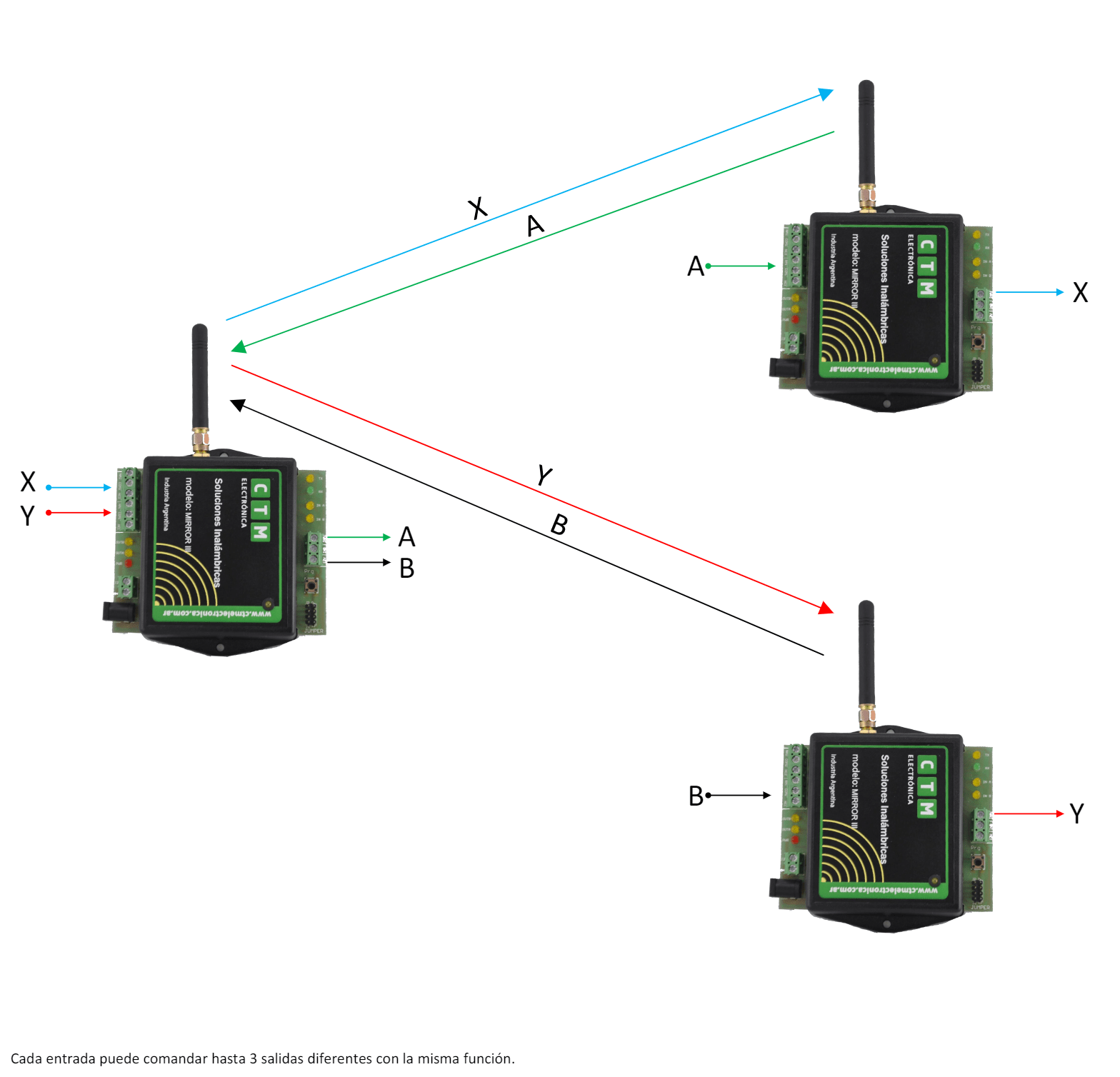

  3. Multipunto a Punto

Las características principales de todos los productos de Telecomando Multipunto permiten:

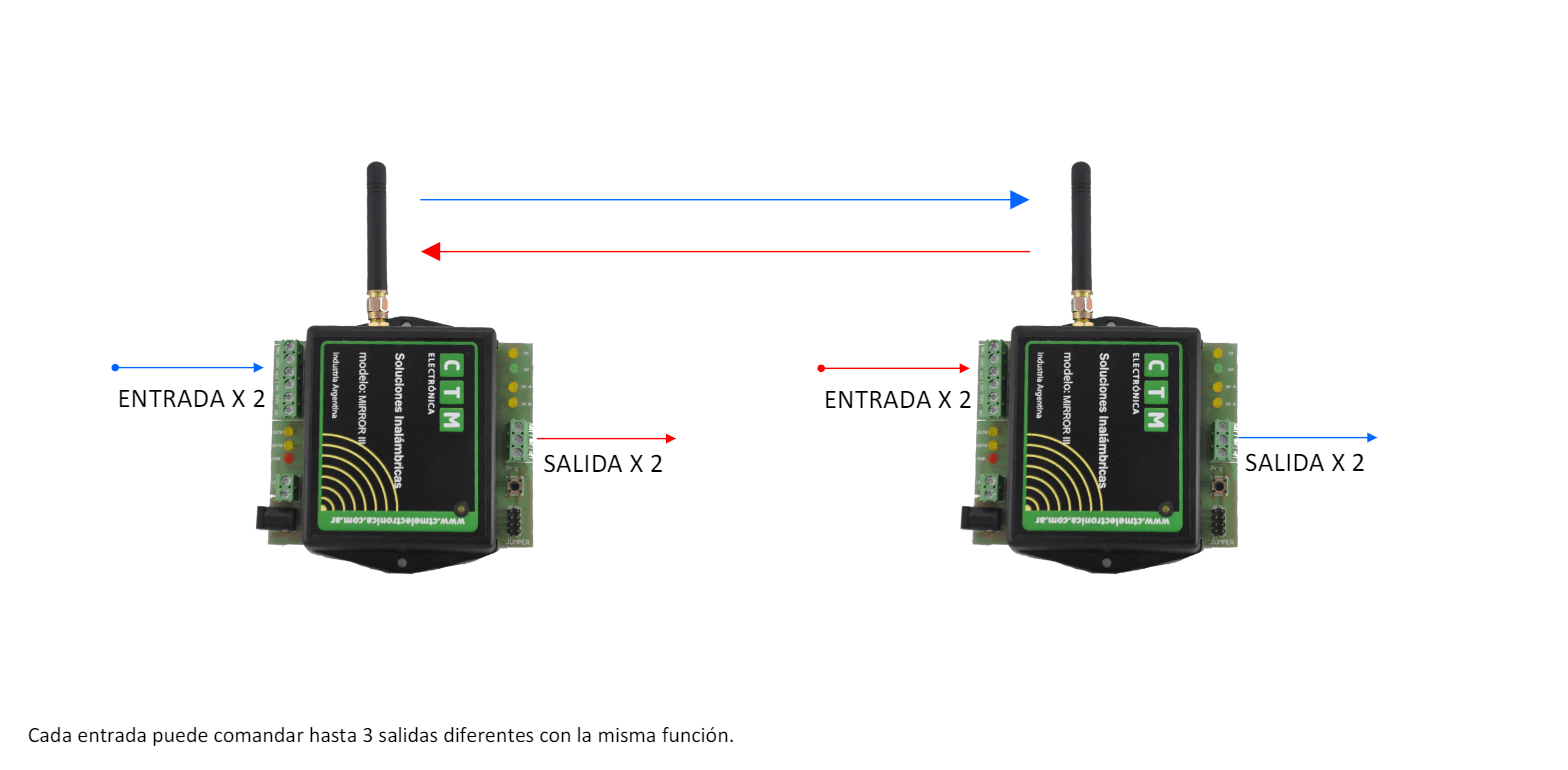

  1. Bidireccionalidad en la comunicación
  2. Autochequeo del estado de la red
  3. Armado de redes Mesh
  4. Concentradores inteligentes a través de arduino, PC o PLC.

Todos lo modelos de Telecomando vienen en su versión Modbus, esto es, tienen tablas Modbus internas que permiten, a través de un Radiomódem, conectar un equipo central, ya sea SCADA, PC, PLC, ARDUINO, ETC para realizarle consultas Modbus pudiendo obtener el estado de las entradas y escribir las salidas.

Beneficios

  1. Facilidad de uso y simple instalación.
  2. Ahorrar tiempo y dinero en las instalaciones.
  3. Realiza trabajo que de forma cableada serían inviables.
  4. Flexibilidad a la hora de realizar cambios en obras.
  5. Solucione para siempre los dolores de cabeza por el mantenimiento del cableado de comando.
  6. Los ruidos eléctricos, rayos, roedores, maquinarias que cortan cables, etc ya no serán un problema.

Aplicaciones

  1. Comando a distancia de motores y bombas de agua
  2. Comando de válvulas para riego
  3. Monitoreo de salas de máquinas
  4. Repetición de señales de alarma
  5. Sistemas de aviso de evacuación

Modelos y hojas de datos

ModeloEntradasSalidasPot. RadioModulaciónProtocoloHoja de datos

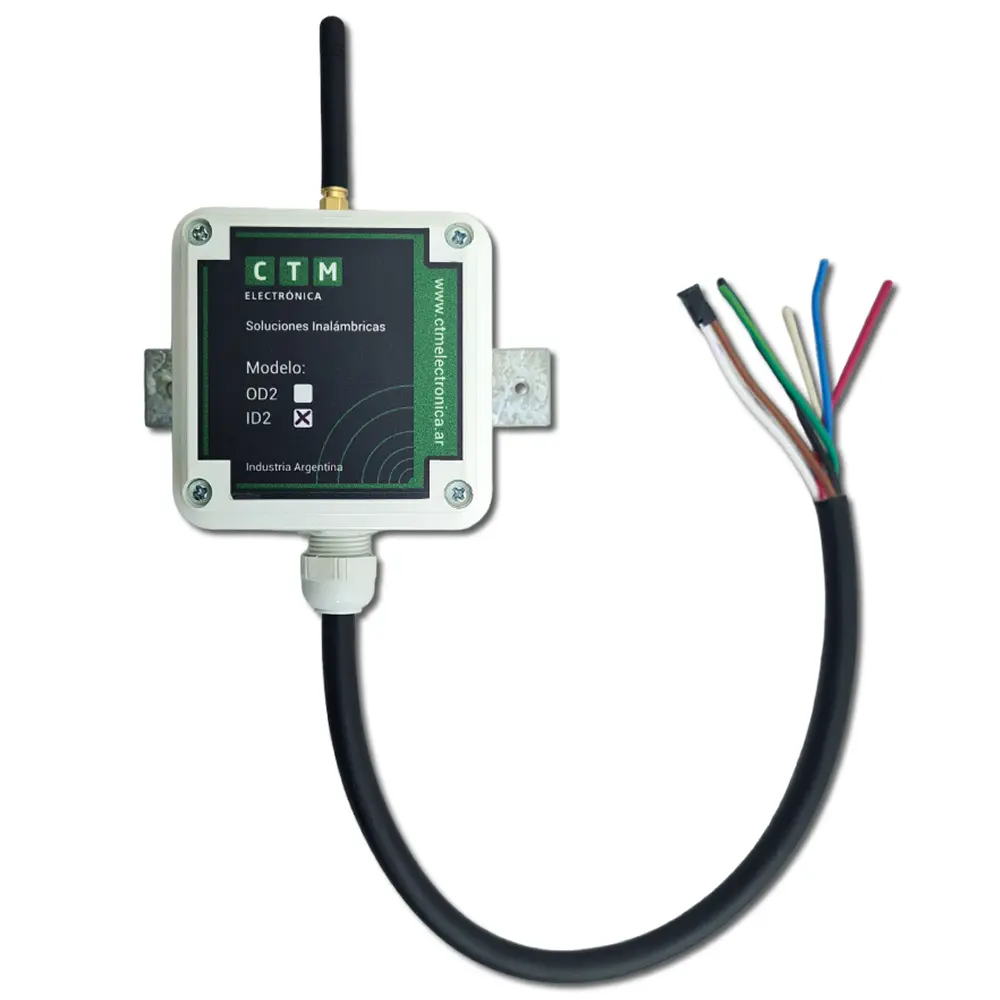

ID-2-EE2100mWLORACTMDESCARGAR
ID-2-EE-S2100mW (sleep)LORACTMDESCARGAR

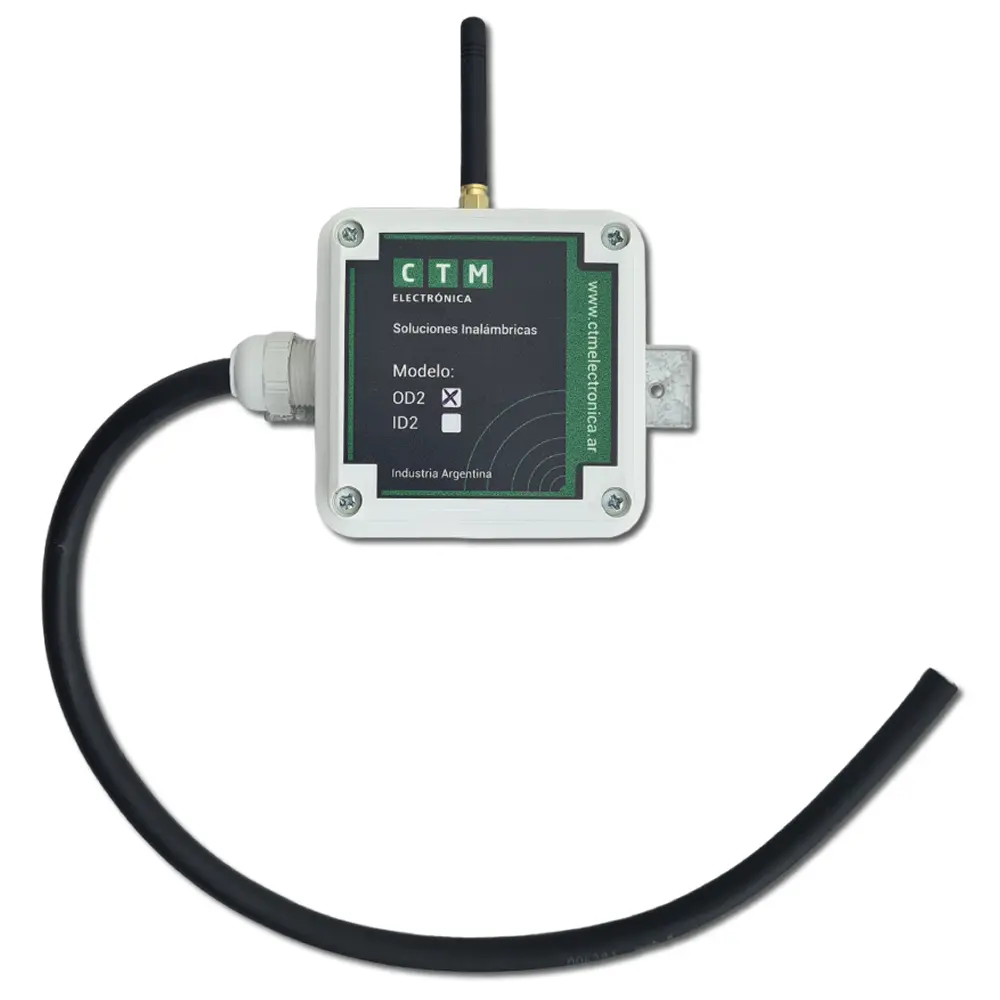

OD-2-EE2100mWLORACTMDESCARGAR

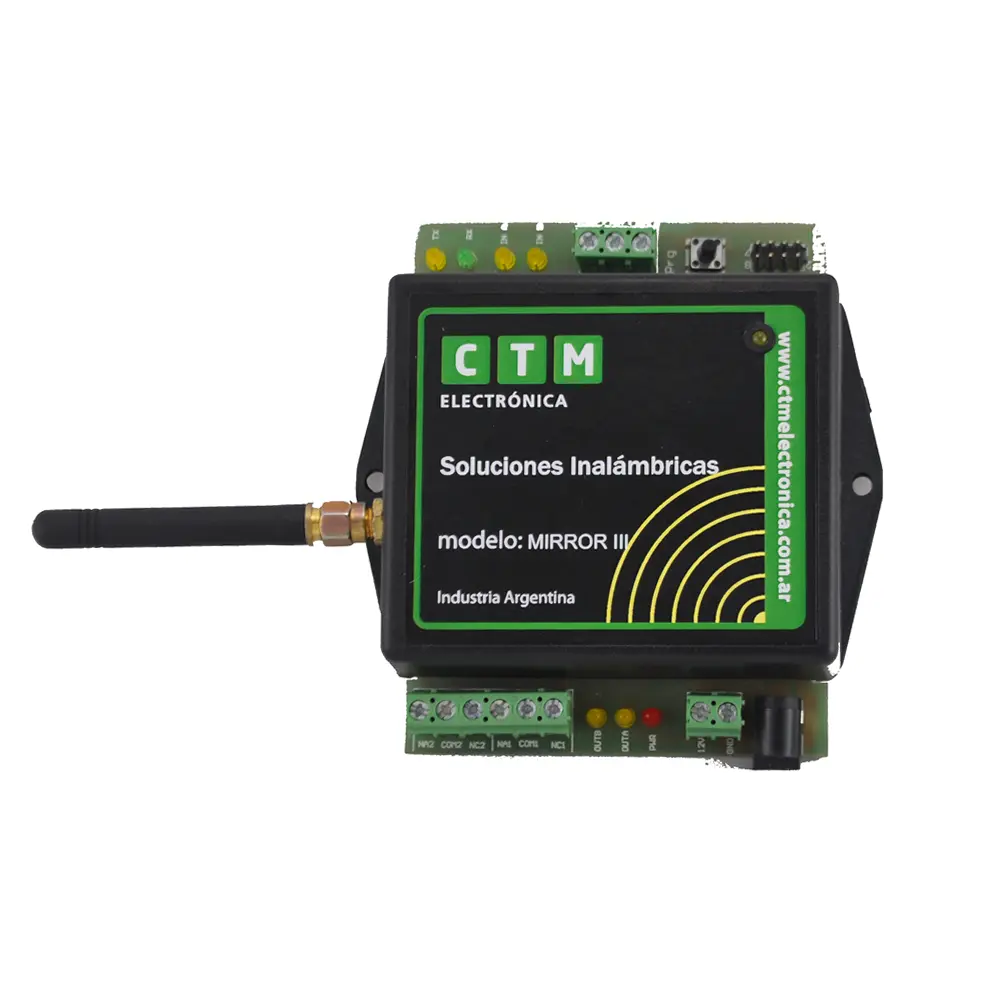

MIRROR-34022100mWLORACTMDESCARGAR
MIRROR-81022500mWLORACTMDESCARGAR
ID-88(*)CTM/MODBUSDESCARGAR
OD-88(*)CTM/MODBUSDESCARGAR
ID-2-EE-M2100mWLORAMODBUSDESCARGAR
OD-2-EE-M2100mWLORAMODBUSDESCARGAR
MIRROR-340-M22100mWLORAMODBUSDESCARGAR
MIRROR-810-M22500mWLORAMODBUSDESCARGAR
ID-22100mWGFSKCTMDESCARGAR
OD-22100mWGFSKCTMDESCARGAR
MIRROR-23022100mWGFSKCTMDESCARGAR
MIRROR-80222500mWGFSKCTMDESCARGAR

(*) Los equipos de 8 entradas y 8 salidas no tienen radio incorporado, necesitan del uso de Radiomódem con interfaz RS485 como los AD100B o AD500B. Pudiéndose utilizar hasta 10 de estos equipos por cada Radiomódem.

Alcances

Los distancias a cubrir por los equipos dependen de:

  1. Potencia de radio
  2. Modulación (LORA o GFSK)
  3. Antenas utilizadas
  4. Condiciones del entorno

Los equipos LORA, para la misma potencia que los GFSK, duplican su alcance. Por lo tanto la producción de equipos GFSK solo se mantiene a los efectos de dar soporte y repuestos a los productos ya vendidos, para proyectos nuevos se recomienda utilizar LORA.

Los alcances máximos que se han logrado son:

Visión directa = 47Km (ver video)

Ciudad = 5Km (ver video) (ver nota tecnica)

En el medio de ambos extremos se encuentran la mayoría de las aplicaciones.
