PANEL DE ALARMA INALÁMBRICO – 7 ZONAS / 24HS

Please enable JavaScript in your browser to complete this form.
Categoría:

Descripción

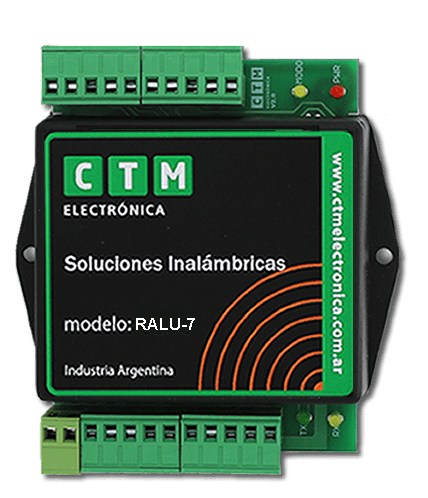

El equipo RALU-7 es un panel de monitoreo de alarmas inalámbrico de 7 zonas de 24 horas.

El equipo recibe señales de transmisores inalámbricos (ID2, MIRROR, ID8) y activa la salida relacionada a dicho transmisor (identificado como una zona). Estos transmisores se conectan con la señal de alarma a monitorear, que puede ser, la salida de un sensor, de una barrera infrarroja, el disparo de una alarma remota, o cualquier señal on/off que se quiera transmitir y monitorear desde un punto lejano sin utilizar cable.

Al mismo tiempo que activa la salida correspondiente al transmisor en cuestión, el RALU7, también activa una salida global para la conexión de una sirena. De esta forma el RALU7 al recibir la alerta de un transmisor habilita dos salidas, una sonora, y otra indicando la zona, donde normalmente se conecta un indicador tipo led.

Por otro lado el RALU7 cuenta con 2 entradas de reconocimiento. Un reconocimiento se utiliza para desactivar la salida global (sirena) y el otro pulsador es para limpiar las zonas (desactivar las salidas de la o las zonas que estén activadas).

El sistema es inalámbrico gracias a la incorporación del Radiomdem ADxxxB-EE (como se muestra en los ejemplos más abajo), y está en constante comunicación de ida y vuelta con todos los transmisores que se encuentran enlazados con él.

En el caso de que un transmisor deje de enviar una señal de “estoy vivo”, el RALU7 activa la salida de falla de comunicación, al mismo tiempo que la salida relacionada con el transmisor en cuestión, comienza a generar una señal pulsante, viendo que el led conectado a dicha salida titila.

Este evento, el de falla de comunicación, puede ser reconocido para apagar la salida de falla, pero el usuario no puede apagar (o desactivar) la salida titilante, está última solo se apagará cuando el transmisor se enlace nuevamente con el equipo.

El sistema es modular, si bien el RALU7 cuenta con 7 salidas (zonas) independientes, se pueden colocar hasta 10 RALU7 en paralelo convirtiendo al panel de monitoreo de alarmas en un panel inalámbrico de 70 zonas.



MANUAL DE USO:



Aplicaciones:

  • Monitoreo de fallas en salas de máquinas remotas o distribuidas en un predio
  • Clubes de campo: Monitoreo desde la guardia de las alarmas de los propietarios
  • Monitoreo de alarma de perimetrales
  • Monitoreo de procesos
  • Llamadores en clínicas
  • Llamadores en puesto de trabajo para líneas de producción
  • Etc.



Características:

  • Sistema de 24hs. Está siempre armado.
  • Puerto RS485 para conexión del Radiomódem.
  • 7 salidas de zonas digitales NPN colector abierto.
  • Tiempo de sincronismo configurable para cada salida de forma independiente.
  • En caso de desincronismo de alguna zona, se activa una salida de falla y titila la zona en cuestión.
  • Comunicación bidireccional con las zonas.
  • Alimentación de 12VCC



En resumen, el equipo RALU-7 es una herramienta altamente efectiva para el monitoreo y seguridad constante de múltiples zonas de alarmas. Con su tecnología inalámbrica y la capacidad de conectar múltiples equipos en paralelo, puede garantizar la protección de una amplia variedad de entornos y aplicaciones. A continuación ejemplificaremos 2 sistemas típicos utilizando equipos RALU-7:

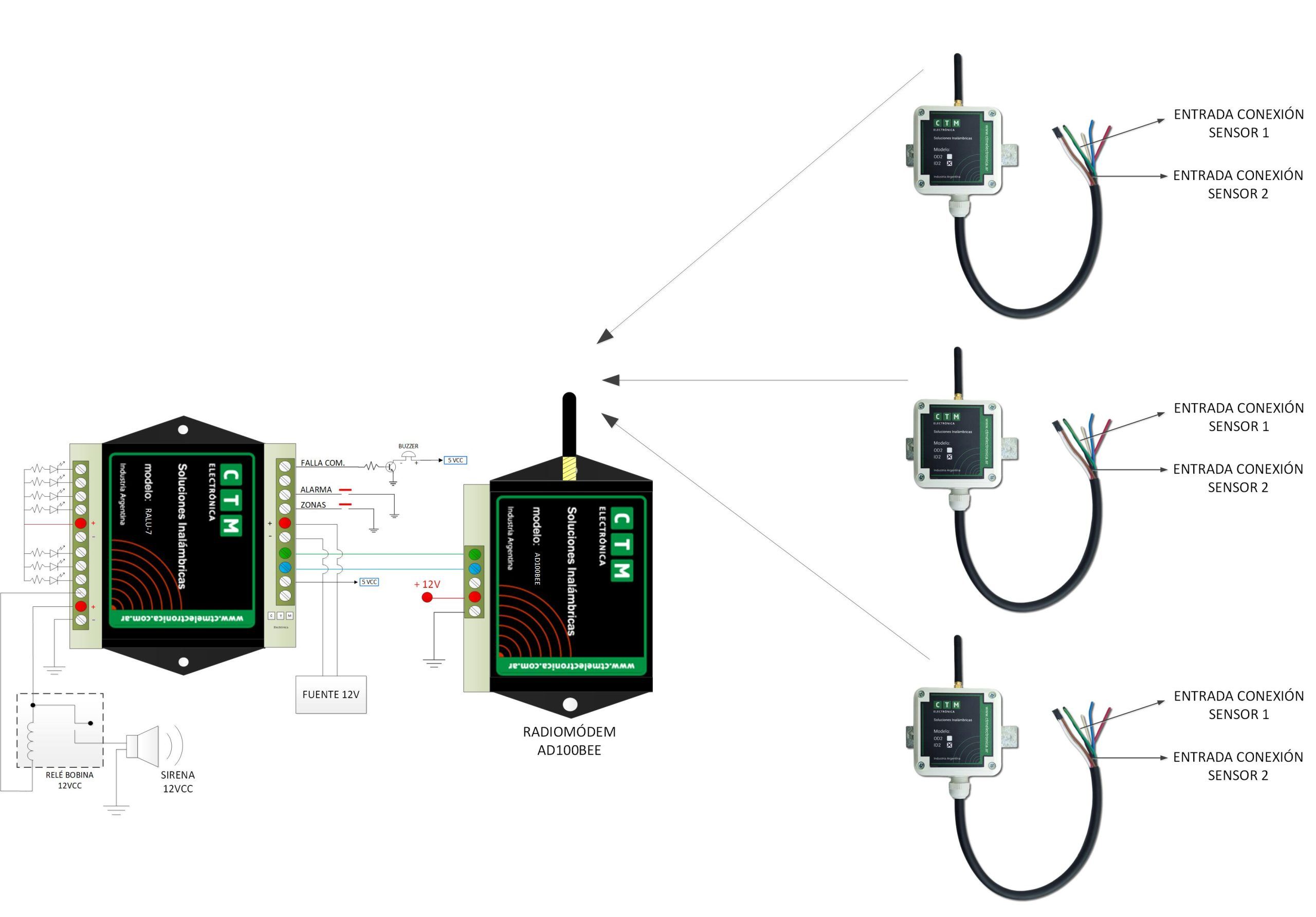

EJEMPLO DE CONEXIONADO DE UN SISTEMA DE ALARMA CON 6 ZONAS:

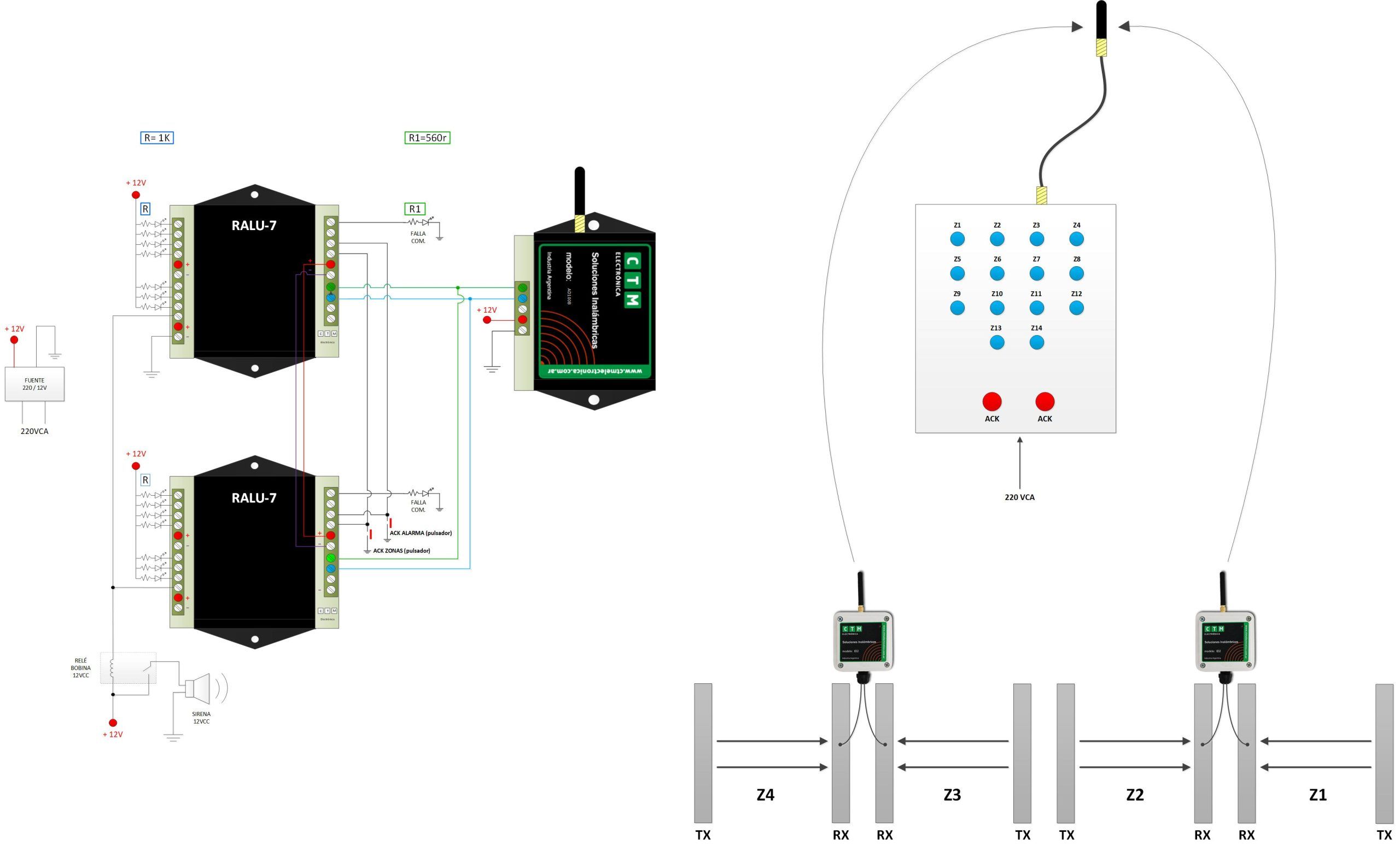

ARMADO TABLERO RECEPTOR DE ALARMA GUARDIAS 24HS – EJ. 14 ZONAS


BENEFICIOSAPLICACIONES
1. Facilidad de uso y simple instalación.1. Comando a distancia de motores y bombas de agua.
2. Ahorrar tiempo y dinero en las instalaciones.2. Comando de válvulas para riego.
3. Realiza trabajo que de forma cableada serían inviables.3. Monitoreo de salas de máquinas.
4. Flexibilidad a la hora de realizar cambios en obras.4. Repetición de señales de alarma.
5. Solucione para siempre los dolores de cabeza por el mantenimiento del cableado de comando.5. Sistemas de aviso de evacuación.
6. Los ruidos eléctricos, rayos, roedores, maquinarias que cortan cables, etc. ya no serán un problema.
